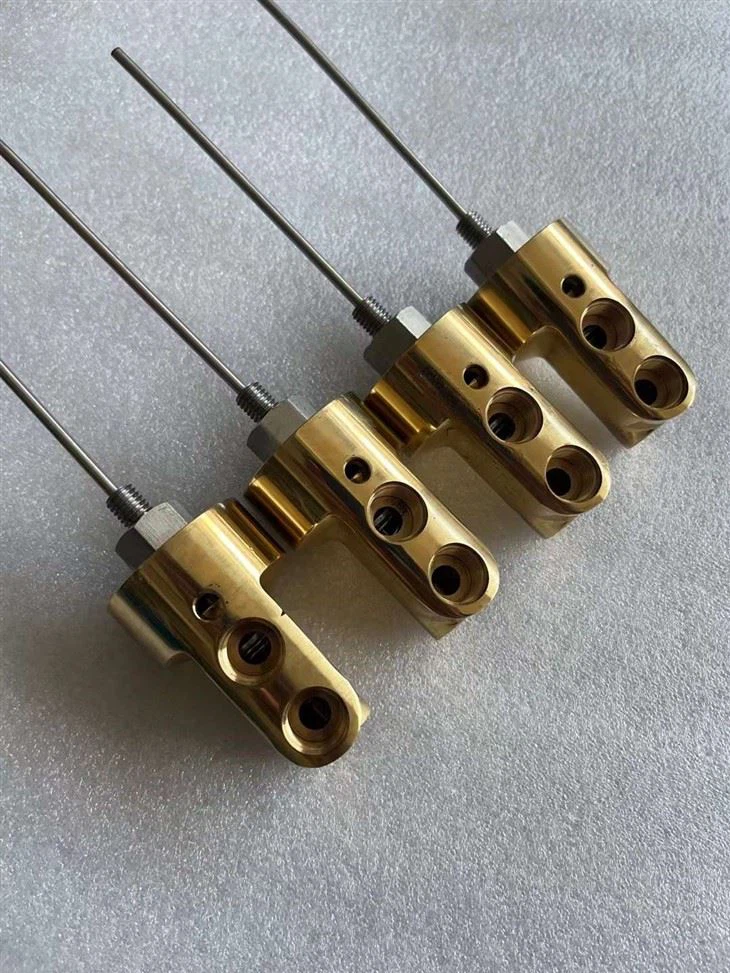

מפרק מים מסתובב

מפרק סיבובי במעבר יחיד ומפרק סיבובי במעבר כפול הם חברים חשובים במשפחת המפרק הסיבובי, ויש להם הבדלים ברורים בעיצוב המבני, ביישום פונקציונלי ובמאפייני הפעולה, והם מתאימים לתרחישים תעשייתיים שונים. להלן פירוט של ההבדלים העיקריים:

1. מספר וכיוון זרימה של תעלות נוזל

זהו ההבדל האינטואיטיבי ביותר בין מפרקים סיבוביים במעבר יחיד למעבר כפול. ישנה רק תעלת נוזלים אחת במפרק הסיבובי הבודד, המאפשרת לנוזל לעבור דרך המפרק בכיוון אחד, ומשיגה העברה חד-כיוונית מהקצה הקבוע לקצה המסתובב או להיפך. למפרק הסיבובי הכפול יש שתי תעלות נוזל עצמאיות, שיכולות לבצע בו זמנית העברת נוזל דו-כיוונית, כלומר מהקצה הקבוע לקצה המסתובב בו-זמנית, ויכולות גם לחזור מהקצה המסתובב לקצה הקבוע. סוף, מימוש הזרימה המתמשכת של הנוזל בשני כיוונים.

2. הסתגלות לתחום היישום ותנאי העבודה

בהתבסס על מספר וכיוון הזרימה של תעלת הזרימה, המפרק הסיבובי החד-מעבר משמש לעתים קרובות במצבים שבהם לזרימה חד-כיוונית של הנוזל יש דרישות מחמירות או רק מצריך העברה חד-כיוונית, כגון מערכות מי קירור, הידראוליות מערכות אספקת נפט, וציוד לטיפול בחומרים חד-ציריים. מבנה העיצוב הפשוט שלו ונתיב הנוזל הבודד שלו הופכים אותו לקומפקטי וקל לתחזוקה ביישומים ספציפיים. לעומת זאת, בגלל יכולת הזרימה הדו-כיוונית שלו, המפרק הסיבובי הכפול מתאים יותר למערכות מורכבות שצריכות לשנות תכופות את כיוון הזרימה של הנוזל, מחזור קירור או שימון, או צריכות לספק ולהחזיר את הנוזל בו זמנית. זמן, כגון מחזור נוזל הקירור של השולחן המסתובב, המערכת ההידראולית של מכונות ההצמדה הרב-ציריות ומחליף החום הדו-צדדי.

3. מורכבות מבנית ועלות ייצור

מבנה המפרק הסיבובי במעבר יחיד הוא פשוט יחסית, מכיל בדרך כלל ציר, סט רכיבי איטום ומסבי התמיכה הדרושים ורכיבים בסיסיים אחרים, תהליך הייצור הוא ישיר יחסית, עלות נמוכה. המפרק הסיבובי הכפול צריך לשלב שתי תעלות נוזל עצמאיות, והמבנה הפנימי שלו מורכב יותר, שעשוי לכלול שני סטים של התקני איטום, עיצוב ציר כפול או מבנה הפרדת תעלות זרימה מורכב, מה שללא ספק מגדיל את קושי התכנון, עלות הייצור. ובהמשך מורכבות תחזוקה. עם זאת, למרות ההשקעה הראשונית הגבוהה, מסתובב הכפול עדיין נחשב למרכיב מפתח הכרחי בציוד מתקדם או מערכות גדולות רבות בשל יכולות ניהול הנוזלים היעילות והגמישות שלו.

4. פרמטרי ביצועים ויעילות תפעול

בתהליך של העברת נוזל חד-כיוונית, אובדן הלחץ של המפרק הסיבובי במעבר יחיד קטן, ויעילות הפעולה גבוהה יחסית מכיוון שאין הפרעות נוזל הפוכה. אמנם המפרק הסיבובי הכפול בעיבוד של נוזל דו-כיווני, למרות שהיעילות הכוללת עשויה להיות מושפעת, אבל זה יכול למעשה למנוע את ההתחלה והעצירה התכופות של ציוד כדי לשנות את כיוון הזרימה של הנוזל שנגרם על ידי אובדן אנרגיה ובלאי ציוד , מנקודת המבט הכוללת של המערכת, עשוי להיות בעל חסכון תפעולי וחיי ציוד גבוהים יותר.

לסיכום, ישנם הבדלים משמעותיים בין מפרקים סיבוביים במעבר חד-מעבר לבין מפרקים סיבוביים במעבר כפול במספר תעלות הנוזל, שדות היישום, המורכבות המבנית, עלות הייצור ופרמטרי הביצועים וכו'. על המשתמשים לבחור את סוג המפרק הסיבובי המתאים ביותר בהתאם לתנאי העבודה בפועל, דרישות תכנון המערכת והיתרונות הכלכליים.
